Технологія Bag-on-Valve (BOV) пропонує виняткове пакувальне рішення високої продуктивності для сучасних виробників. Однак, коли на виробництві виникають механічні невідповідності, це швидко стає серйозною проблемою маржі. Системи BOV безпечно відокремлюють ваш цінний продукт від палива. Фактичний процес наповнення вимагає нульової точності. Оператори повинні ретельно керувати опресуванням, виділенням газу та дозуванням рідини, щоб уникнути катастрофічних відходів. Навіть незначна помилка калібрування руйнує цілі партії та порушує ланцюжки поставок.

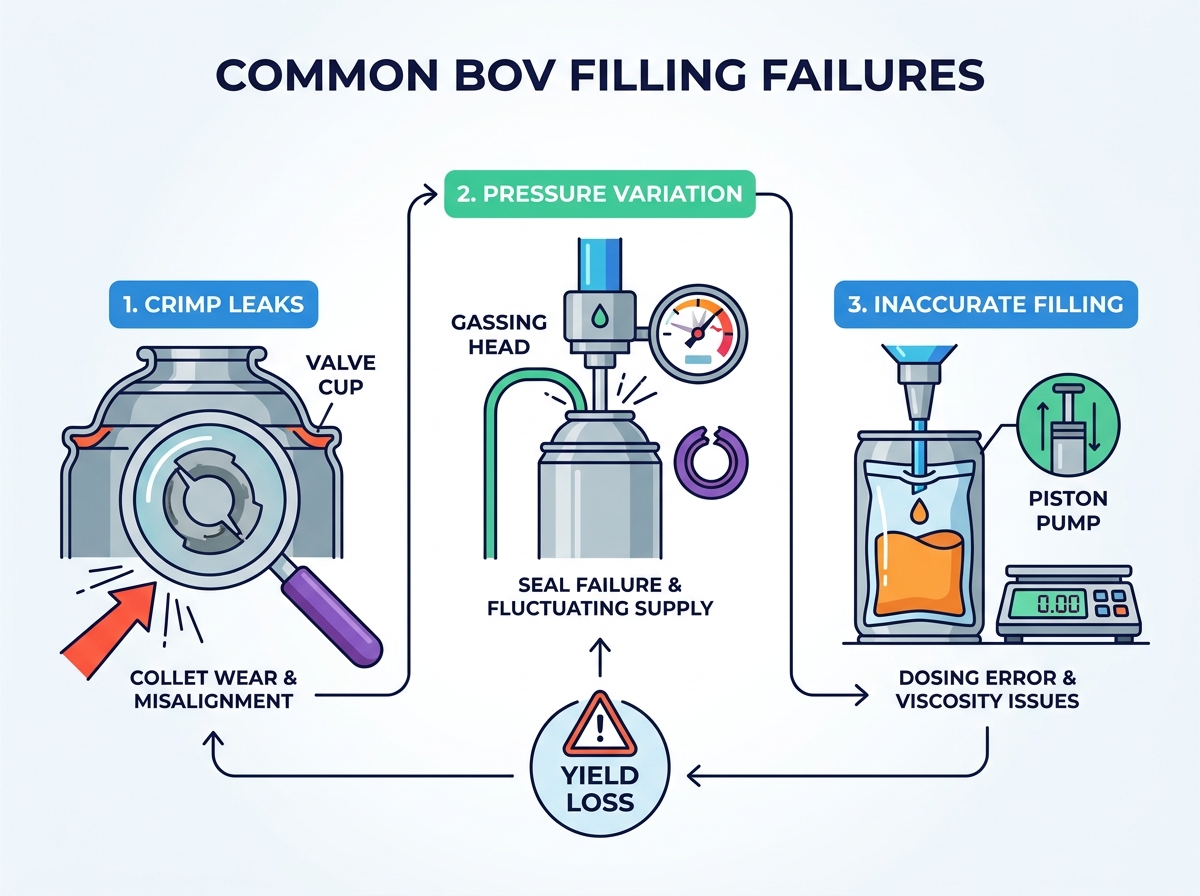

Ми розробили цей посібник, щоб надати клінічну та технічну розбивку трьох найпоширеніших несправностей виробництва BOV. Ви дізнаєтеся, як точно діагностувати витоки обжиму, коливання тиску та неточне заповнення рідиною. Ми також пропонуємо практичну основу для прийняття рішень. Це допоможе вам визначити, чи ці повторювані збої є наслідком простих операційних помилок, стандартного зносу компонентів або обмежень системного обладнання. Потім ви зможете вжити точних коригувальних дій для відновлення загальної прибутковості лінії.
Витік обжиму рідко буває випадковим; вони, як правило, є перевіреним симптомом зносу обжимної цанги, неправильного калібрування глибини/діаметра або несумісних жерстяних пластин клапана.
Зміни тиску під час газування під чашкою зазвичай вказують на несправність ущільнювальних кілець або коливання пневматичних ліній подачі, що безпосередньо впливає на продуктивність аерозольного розпилення.
Неправильне наповнення рідиною часто є результатом дрейфу поршневого насоса, коливань в’язкості продукту або неправильного розширення мішка під час фази впорскування.
Повторювані несправності, незважаючи на регулярне технічне обслуговування, вказують на те, що настав час оцінити структурні можливості вашого обладнання для заповнення типу «мішок на клапані» у порівнянні з вашим обсягом виробництва та вимогами відповідності.
Мікропомилки швидко з’являються під час виробництва великого обсягу аерозолю. Здавалося б, незначна швидкість витоку в 2% у поєднанні з дозуванням із недостатньою вагою на 1% з часом знищує маржу прибутку. Коли операторам не вдається вчасно виявити ці відхилення, вони викидають тисячі банок за зміну. Ви втрачаєте сирий алюміній, внутрішні вузли клапанів, стиснений газ і сам продукт. Ця втрата прибутку вимагає негайної діагностики, перш ніж вона зменшить ваш щомісячний дохід.
Витік ракетного палива має серйозні наслідки для регулювання та безпеки. Навіть інертні гази, такі як азот або стиснене повітря, створюють небезпечні перепади тиску, якщо вони виходять під час транспортування. Крім того, неправильне дозування в косметичному, фармацевтичному або харчовому середовищі прямо порушує стандарти cGMP (поточна належна виробнича практика). Регуляторні органи вимагають суворого документування ваги заповнення та цілісності пломб. Пошкоджені банки призводять до мікробного зараження, ризикуючи дорогим відкликанням і юридичною відповідальністю.
Досвід кінцевого користувача визначає ваш успіх у роздрібній торгівлі. Невирішені проблеми BOV безпосередньо впливають на споживачів. Вони стикаються зі слабкою структурою бризок, мертвими балончиками або передчасним псуванням продукту. Клієнт, який платить за сонцезахисний крем преміум-класу з безперервним розпиленням, очікує бездоганного виконання. Коли банки не розливаються, покупці залишають негативні відгуки і переходять до конкурентів. Роздрібні покупці уважно стежать за рівнем браку. Постійні недоліки якості швидко коштуватимуть вам прибуткового місця на полиці та утримання покупців.
Ви повинні встановити ідеальне механічне ущільнення між 1-дюймовою чашкою клапана та шийкою банки. Глибина гофрування та діаметр гофрування є двома найважливішими змінними в цьому процесі. Обтискна цанга розширюється назовні, щоб зафіксувати чашку клапана під завитком банки. Якщо глибина залишається занадто високою, ущільнення не стискається. Якщо діаметр стає занадто вузьким, пропелент виходить через мікроскопічні щілини.
Зношені або некалібровані цанги: безперервне тертя металу об метал погіршує роботу цангових губок протягом мільйонів циклів.
Непостійний тиск вниз: пневматичні обтискні головки часто втрачають силу, якщо лінії подачі повітря коливаються.
Невідповідність розмірів: жерстяні чашки клапанів і алюмінієві банки мають різні допуски на матеріал, що вимагає різних налаштувань обжиму.
Ми рекомендуємо обов’язкове тестування на водяній бані для всіх виробничих партій. Занурте банки в теплу воду, щоб візуально визначити висхідні бульбашки, що виходять із шва клапана. Потім скористайтеся цифровими вимірювальними приладами, щоб перевірити фізичні розміри відповідно до специфікацій виробника. Виміряйте як глибину, так і внутрішній діаметр. Систематично документуйте ці показання, щоб визначити поступовий механічний дрейф до того, як відбудуться катастрофічні витоки.
Діагностичний параметр | Стандартний цільовий діапазон | Симптоми невдалого калібрування |
|---|---|---|
Глибина обтиску | 4,70 мм - 5,00 мм | Слабке механічне ущільнення; видиме бурління на водяній бані. |
Діаметр обтиску | 27,10 мм - 27,30 мм | Деформована чашка клапана; структурні мікронещільності під тиском. |
Сила вниз | Визначається матеріалом банки | Здавлені горловини банки або недостатнє стиснення прокладки. |
Повторно відкалібруйте механічні межі на вашій обтискній головці за допомогою майстра для калібрування.
Відрегулюйте тиск у пневматичному циліндрі, щоб забезпечити постійну силу, спрямовану вниз, протягом кожного індексного циклу.
Завчасно замініть обжимні цанги та розширювальні губки до того, як розмірний знос перевищить прийнятні межі допуску.
Перейдіть на інструмент із загартованої сталі, якщо ви часто обробляєте чашки з товстої жерсті.
Фаза газоутворення під чашкою визначає внутрішній тиск кінцевого продукту. Машина опускає центруючий розтруб над банкою. Вакуум видаляє навколишнє повітря. Потім система впорскує пропелент (зазвичай стиснене повітря або азот) під чашку клапана лише за мілісекунди до того, як обтискні губки запечатають упаковку. Точність часу тут не підлягає обговоренню.
Зношені ущільнювальні кільця: вакуумні та напірні прокладки на газовій головці зазнають мікропотертостей, що дозволяє пропеленту передчасно виходити.
Нестабільна основна подача повітря: потужність заводського повітряного компресора часто падає в години пікового використання, через що головка газоутворення не має необхідного об’єму.
Зміщення банки: якщо центруючий дзвоник не встановлюється на одному рівні з куполом банки, газ під високим тиском видуває збоку.
Почніть з перевірки вбудованих регуляторів тиску. Перевірте тиск подачі на головному компресорі та порівняйте його з локалізованим манометром на газовій головці. Значне падіння вказує на відсутність лінії постачання. Огляньте поліуретанові ущільнювальні прокладки всередині центруючого дзвона за допомогою ліхтарика та збільшувальної лінзи. Подивіться на розриви, мікросадна або постійну компресію.
Встановіть локальні повітряні резервуари (розширювальні резервуари) безпосередньо біля газової станції для поглинання коливань заводського тиску.
Щоб збільшити термін експлуатації, використовуйте більш міцні ущільнювальні матеріали, такі як Viton або армований PTFE.
Щотижня калібруйте датчики тиску програмованого логічного контролера (PLC).
Переналаштуйте індексуюче зірчасте колесо, щоб забезпечити ідеальну концентричність між банкою та газовим колпаком.
Після герметизації та створення тиску в баку машина проштовхує ваш сипучий продукт через крихітний шток клапана у внутрішній мішок. Ця фаза впорскування рідини під високим тиском повинна плавно розширювати згорнутий мішок. Дозуючий циліндр повинен подавати точну об’ємну кількість рідини. Будь-яке відхилення призводить до недобору ваги або лопання внутрішніх пакетів.
Деградація ущільнення поршневого насоса: зношені внутрішні ущільнення дозволяють рідині обходити поршень, забезпечуючи коротке заповнення.
Зміни в’язкості продукту: коливання температури у резервуарі для зберігання змінюють динаміку рідини, спричиняючи проблеми з насосом.
Згортання або розрив мішка: надмірна швидкість ін’єкції змушує внутрішній мішок перекручуватися, складатися або розриватися всередині банки.
Впровадити суворі протоколи статистичного контролю процесів (SPC). Використовуйте вбудовані контрольні ваги, щоб контролювати кожну банку, що виходить із станції дозування. Проаналізуйте криві розподілу ваги, щоб помітити поступовий дрейф проти раптових механічних збоїв. Відбраковані банки акуратно розріжте. Огляньте внутрішні мішки. Розрив мішка зазвичай вказує на надмірний тиск упорскування, тоді як скручений мішок вказує на несумісність структурних конструкцій клапана з мішком.
Налаштуйте швидкість потоку впорскування через ПЛК, щоб дати внутрішньому мішку достатньо часу для плавного розгортання.
Встановіть резервуари з кожухом, щоб стабілізувати температуру основного продукту, забезпечуючи постійну в’язкість, що надходить у дозуючий насос.
Відкалібруйте довжину ходу дозувального циліндра за допомогою стерильної води перед введенням складних хімічних складів.
Регулярно замінюйте внутрішні ущільнення насоса під час запланованого профілактичного обслуговування.
Оператори повинні розрізняти нормальний знос і системну невідповідність машини. Заміна зношеної цанги або пошкодженого ущільнення означає базове обслуговування. Однак, якщо ви постійно боретеся зі зміною ваги наповнення, нескінченними затримками переналаштування та непостійними перепадами тиску, ви зіткнетеся з проблемою капітальних витрат. Застаріла архітектура просто не може витримати вимоги високошвидкісного сучасного виробництва. Перехід до надійного сучасного наповнювального обладнання типу «мішок-на-клапані» часто забезпечує єдине постійне вирішення проблеми хронічного браку.
Оцініть наявне обладнання за трьома різними принципами роботи:
Точність і постійність: механізми з пневматичним приводом покладаються на тиск повітря, який природним чином коливається. Механізми з сервоприводом використовують прецизійні електродвигуни. Серводвигуни пропонують нескінченно жорсткіші допуски для глибини обжиму та точності дозування рідини.
Масштабованість: напівавтоматичні машини добре підходять для пілотних запусків. Однак подолання розриву до повністю автоматичних індексних ліній часто збільшує кількість відмов, якщо базовому шасі бракує жорсткості.
Ефективність перемикання: відстежуйте точний час, потрібний вашим технікам для перемикання між різними розмірами банок або типами продуктів. Тривалі, складні переналадки з використанням ручних інструментів вказують на застарілу архітектуру.
Купуючи нове обладнання, вимагайте абсолютної прозорості щодо протоколів тестування OEM. Вимагайте суворих параметрів заводських приймальних випробувань (FAT) і приймальних випробувань на місці (SAT) перед виходом із системи. Оцініть наявність місцевої технічної підтримки та швидкої заміни деталей. Нарешті, перевірте сувору готовність до відповідності. Ваша нова установка має відповідати стандартам ATEX для легкозаймистих зон, якщо ви плануєте обробляти леткі пропеленти, і мати санітарні зварні шви для фармацевтичних або харчових застосувань.
Витоки, перепади тиску та неточності дозування є механічними проблемами, які можна вирішити. Вони не є властивими недоліками технології BOV. Розуміючи механічні особливості опресовування цанг, динаміки виділення газу під чашкою та впорскування рідини під високим тиском, ваша команда зможе ефективно усунути несправності. Проактивна діагностика запобігає ескалації незначних калібрувальних відхилень у масові відмови партії. Стандартизоване тестування на водяній бані, цифрова перевірка розмірів і суворе контрольне зважування SPC забезпечують надійний захист від втрати врожайності.
Ми заохочуємо операційних менеджерів провести комплексний 30-денний аудит простою та рівня браку. Виміряйте точний обсяг витраченого продукту, втраченого алюмінію та робочих годин, витрачених на боротьбу із застарілим обладнанням. Ці дані показують справжню робочу ефективність вашого поточного налаштування. Якщо ваша існуюча лінія постійно заважає вашому зростанню, настав час знайти сучасне рішення з сервоприводом. Будь ласка, не соромтеся зв’язуватися з нами , щоб обговорити, як передова механічна архітектура може назавжди усунути ваші повторювані виробничі збої.
A: Галузеві стандарти спрямовані на абсолютний нуль. На практиці обладнання допускає рівень витоку менше ніж 0,1% після тестування на водяній бані. Все, що вище, вимагає негайного втручання обладнання та повторного калібрування вашої обжимної головки.
A: Загалом ні. BOV потребує спеціальних газових головок під чашкою та вузькоспеціалізованих циліндрів для дозування рідини високого тиску через клапан. У стандартних аерозольних механізмів відсутня така необхідна архітектура, тому спеціалізоване обладнання BOV є обов’язковим.
A: Частота заміни залежить від матеріалу та кількості циклів. Стандартне профілактичне обслуговування передбачає ретельну перевірку кожні 1-2 мільйони циклів. Ви повинні замінити цанги негайно після будь-яких ознак відхилення розмірів або подряпин.
A: Так. Стиснене повітря та азот поводяться під тиском по-різному. Регулятори обладнання та таймери головки газоутворення повинні бути точно відкалібровані відповідно до конкретного використовуваного газу, щоб уникнути коливань тиску та забезпечити постійну продуктивність розпилення.
